Memateri penyambung M5 PCB ialah kemahiran penting dalam elektronik, sama ada anda peminat DIY atau profesional dalam bidang tersebut. Sebagai pembekal penyambung M5 PCB, saya memahami kepentingan menyediakan panduan yang betul dan produk berkualiti tinggi. Dalam blog ini, saya akan membimbing anda melalui proses langkah demi langkah memateri penyambung M5 PCB, daripada penyediaan hingga pemeriksaan akhir.
Mengapa Memilih Penyambung PCB M5

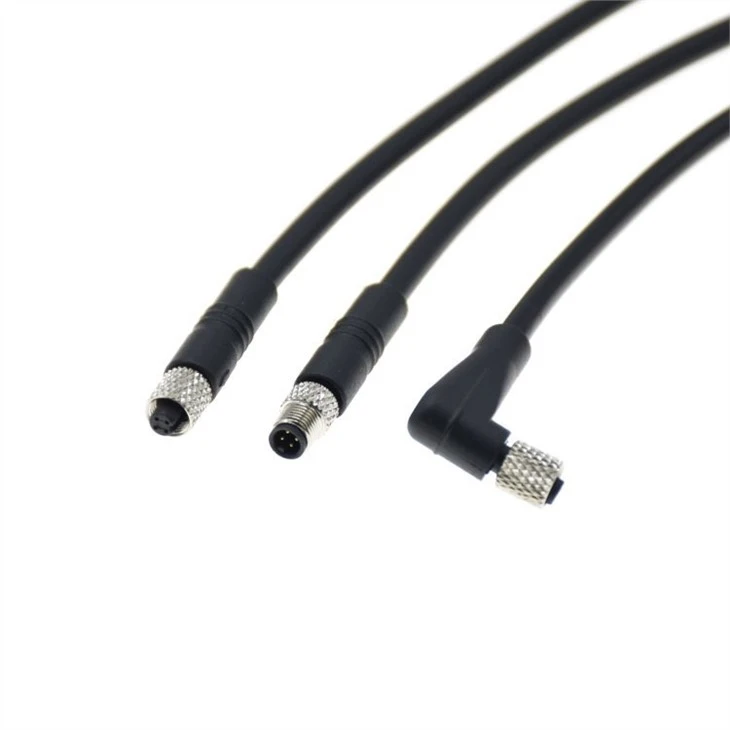

Penyambung M5 PCB digunakan secara meluas dalam pelbagai aplikasi elektronik kerana saiznya yang padat dan prestasi yang boleh dipercayai. Ia biasanya ditemui dalam sistem penderia, automasi industri dan peranti elektronik berskala kecil. Thepcb penyambung M5menawarkan sambungan yang selamat, memastikan data yang stabil dan penghantaran kuasa. ThePenyambung M5 4 Pinamat berguna apabila anda perlu menghantar berbilang isyarat atau sumber kuasa. DanPemasangan Penyambung Sensor M5menyediakan penyelesaian yang mudah untuk penyepaduan sensor.
Alat dan Bahan Diperlukan
Sebelum anda mula memateri, kumpulkan alat dan bahan berikut:
- Penyambung PCB M5: Pastikan anda mempunyai jenis dan bilangan pin yang betul mengikut aplikasi anda. Kami menawarkan pelbagai jenis penyambung M5 untuk memenuhi keperluan yang berbeza.
- Papan Litar Bercetak (PCB): PCB harus mempunyai jejak yang sesuai untuk penyambung M5. Semak lembaran data penyambung untuk memastikan keserasian.
- Besi pematerian: Besi pematerian berkualiti baik dengan suhu boleh laras adalah penting. Tetapkan suhu mengikut jenis pateri yang anda gunakan, biasanya antara 300 - 350°C.
- pateri: Pilih pateri bebas plumbum yang memenuhi piawaian yang berkaitan. Pateri dengan diameter 0.6 - 0.8mm sesuai untuk kebanyakan aplikasi.
- Fluks pematerian: Fluks membantu meningkatkan pembasahan pateri dan kualiti sambungan. Anda boleh menggunakan cecair atau tampal fluks.
- Pam atau Jalinan Penyahpaterian: Sekiranya berlaku kesilapan, anda memerlukan alatan ini untuk mengeluarkan lebihan pateri.
- Multimeter: Gunakan multimeter untuk memeriksa kesinambungan dan rintangan sambungan yang dipateri.
- Pinset: Pinset berguna untuk memegang komponen kecil dan meletakkan penyambung pada PCB.
- Peralatan Keselamatan: Pakai cermin mata keselamatan dan pengekstrak asap pematerian untuk melindungi mata dan paru-paru anda daripada asap berbahaya.
Persediaan
- Bersihkan PCB dan Penyambung: Gunakan isopropil alkohol dan kain bebas lin untuk membersihkan pad PCB dan pin penyambung M5. Ini akan mengeluarkan sebarang kotoran, gris atau pengoksidaan, memastikan sambungan elektrik yang baik.
- Sapukan Fluks: Sapukan sedikit fluks pada pad PCB dan pin penyambung. Fluks membantu menghalang pengoksidaan semasa pematerian dan meningkatkan aliran pateri.
- Letakkan Penyambung: Gunakan pinset untuk meletakkan penyambung M5 dengan berhati-hati pada PCB, menjajarkan pin dengan pad yang sepadan. Pastikan penyambung duduk rata pada PCB dan tiada penjajaran yang salah.
Proses Memateri
- Pra - tin Pin (Pilihan): Jika anda ingin memudahkan proses pematerian, anda boleh pra-tin pin penyambung M5. Panaskan hujung besi pematerian dan sentuh pada pin. Kemudian, sapukan sedikit pateri pada pin sehingga ia ditutup dengan lapisan pateri nipis.
- Pateri Pin: Mulakan dengan satu pin penyambung. Panaskan pin dan pad PCB yang sepadan serentak dengan besi pematerian. Setelah pad dan pin cukup panas, sapukan pateri pada sambungan. Pateri hendaklah mengalir dengan lancar dan menutup pin dan pad secara sama rata. Pastikan tiada pateri berlebihan yang boleh menyebabkan litar pintas. Ulangi proses ini untuk semua pin penyambung.
- Periksa Sambungan Pateri: Selepas memateri semua pin, periksa secara visual sambungan pateri. Sambungan pateri yang baik hendaklah berkilat, licin, dan mempunyai bentuk cekung. Pastikan tiada pateri sejuk (sendi kusam, berbutir), penjepit (pateri yang menyambungkan dua pin bersebelahan), atau es (lebihan pateri tergantung pada sambungan).
- Sejukkan Sambungan Pateri: Benarkan sambungan pateri menyejuk secara semula jadi. Jangan sentuh penyambung atau PCB semasa proses penyejukan, kerana ini boleh menyebabkan sambungan pateri menjadi lemah atau rosak.
- Bersihkan Sisa Fluks: Selepas sambungan pateri telah disejukkan, gunakan isopropil alkohol dan berus untuk membersihkan sisa fluks daripada PCB dan penyambung. Ini akan mengelakkan kakisan dan memastikan sambungan yang tahan lama.
Menguji
- Ujian Kesinambungan: Gunakan multimeter untuk memeriksa kesinambungan antara pin penyambung M5 dan jejak yang sepadan pada PCB. Tetapkan multimeter kepada mod kesinambungan dan sentuh probe pada pin dan surih. Jika terdapat bunyi bip atau bacaan rintangan rendah, sambungan adalah baik.
- Ujian Fungsi: Jika boleh, sambungkan PCB dengan penyambung M5 yang dipateri kepada sumber kuasa dan litar ujian. Periksa sama ada peranti berfungsi dengan betul. Jika terdapat sebarang isu, semak semula proses pematerian dan cari masalah yang berpotensi seperti litar pintas atau sambungan terbuka.
Menyelesaikan masalah
- Sambungan Pateri Sejuk: Jika anda menemui sambungan pateri sejuk, panaskan semula sambungan dengan seterika pematerian dan sapukan sedikit pateri tambahan. Pastikan sambungan cukup panas untuk pateri mengalir dengan lancar.
- Merapatkan: Jika terdapat penghubung antara dua pin bersebelahan, gunakan pam penyahmateri atau jalinan penyahmateri untuk mengeluarkan lebihan pateri. Panaskan pateri penyambung dengan seterika pematerian dan kemudian gunakan alat pematrian untuk menyedut pateri.
- Buka Sambungan: Jika terdapat sambungan terbuka, ia mungkin disebabkan oleh pateri yang tidak mencukupi atau pin yang tidak sejajar. Panaskan semula sambungan dan sapukan lebih banyak pateri. Jika pin tidak sejajar, letakkan semula dengan teliti dan pateri semula.
Kesimpulan
Memateri penyambung PCB M5 memerlukan kesabaran, ketepatan dan alat dan bahan yang betul. Dengan mengikuti langkah-langkah yang digariskan dalam blog ini, anda boleh memastikan sambungan pateri berkualiti tinggi dan sambungan yang boleh dipercayai. Sebagai pembekal penyambung M5 PCB, kami komited untuk menyediakan anda produk berkualiti tinggi dan sokongan teknikal.
Jika anda memerlukan penyambung M5 PCB untuk projek anda, sama ada penyambungpcb penyambung M5,Penyambung M5 4 Pin, atauPemasangan Penyambung Sensor M5, sila hubungi kami untuk perbincangan lanjut. Kami berada di sini untuk membantu anda mencari penyelesaian terbaik untuk aplikasi elektronik anda.
