Bahagian 1: Aplikasi Produk Terminal
1.1 terminal produk 3C
(1) Produk maklumat
A. Komputer desktop PC peribadi: bekalan kuasa dalaman, bekalan kuasa tanpa gangguan (UPS).
B. Komputer industri: papan utama dalaman dan papan kawalan elektromekanik.
C. Peralatan persisian: seperti pengimbas, pencetak, mesin fotokopi.
(2) Produk komunikasi
A. Sistem dan peralatan kawalan penghantaran dan terminal berwayar: seperti bekalan kuasa suis elektronik, penyambung saluran telefon.
B. Sistem dan peralatan kawalan pasangan transmisi dan terminal tanpa wayar: seperti peralatan penghantaran stesen pangkalan, bekalan kuasa suis.
(3) Produk elektronik pengguna: pelbagai peralatan video, audio dan rumah yang terutama dibekalkan di seluruh dunia.
A. Produk video merangkumi TV, VCR dan aksesori peranti video.
B. Produk audio merangkumi audio rumah, audio mudah alih dan audio kereta. Pengering pakaian, ketuhar gelombang mikro, ketuhar, kipas elektrik, pemanas elektrik, mesin basuh pinggan mangkuk, peralatan sukan, sistem kawalan bilik mandi.
Trend produk elektronik pengguna masa depan akan menggabungkan teknologi audiovisual, komunikasi dan maklumat, yang disebut integrasi 3C.
1.2 Terminal untuk produk elektronik
(1) Sistem transmisi daya dan sistem transformer dalam sistem pengagihan daya: digunakan di pembangkit tenaga listrik, peralatan transmisi, stesen relai ke kilang, bangunan kediaman, bangunan awam dan peralatan industri, dll.
(2) Sistem kawalan: peralatan mekanikal dan lif, peralatan automasi dalam pelbagai industri dll.
1.3 Terminal untuk kenderaan pengangkutan
(1) Digunakan secara meluas dalam transmisi sinyal panel daya dan instrumen pesawat, kapal dan berbagai kendaraan, kendaraan listrik.
(2) Sistem elektromekanik rel dan MRT berkelajuan tinggi
Bahagian 2: Jenis Terminal
Jenis terminal (terminal crimping-I)
Jenis terminal (crimping terminal-II)
Jenis terminal (plug-in atau putuskan sambungan cepat-I)
Jenis terminal (plug-in atau putuskan sambungan cepat-II)
Jenis terminal (terminal tiub bulat)
Jenis penebat
Saiz terminal
Julat pendawaian (jadual perbandingan tolok wayar)
Diameter wayar, arus yang dibenarkan dan jadual terminal yang berlaku
Julat pendawaian
Lubang skru
Terminal OT tekanan telanjang
Terminal berbentuk U pra-penebat
Terminal tiub pra-penebat
Teknologi pengecutan
Mesin Crimping alat kelim
Alat Crimping Mesin Crimping - alat tangan
Alat Crimping Mesin Crimping-alat pneumatik
Alat Crimping Mesin Crimping - alat hidraulik
Alat Crimping Crimping machine-semi-automatik mesin crimping
Alat Crimping Mesin Crimping - Mesin crimping automatik

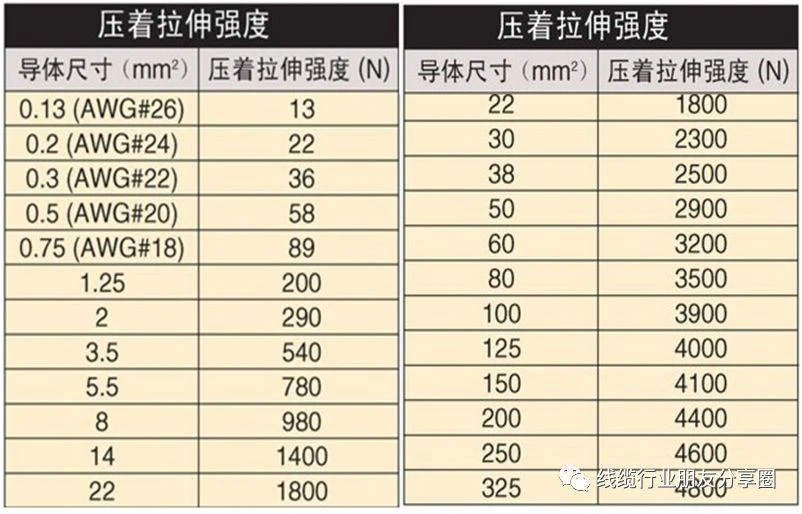

Sifat mekanikal-kekuatan kelim
Jadual ujian daya tarik keluar terminal dan wayar (sumber data: AMP / MOLEX / JST
Bahagian 3: Kesalahan umum dan masalah blok terminal
Dari perspektif penggunaan, fungsi blok terminal mestilah: bahagian konduktif dari bahagian kontak mestilah konduktif dan hubungannya boleh dipercayai. Tempat di mana penebat tidak boleh dijalankan mesti dilindungi dengan selamat. Terdapat tiga bentuk blok terminal yang boleh membawa maut:
1. Hubungan yang lemah
Konduktor logam di dalam terminal adalah bahagian teras terminal. Ia memindahkan voltan, arus atau isyarat dari wayar atau kabel luaran ke hubungan penyambung yang sesuai. Oleh itu, kenalan mestilah mempunyai struktur yang sangat baik, pengekalan hubungan yang stabil dan boleh dipercayai serta kekonduksian elektrik yang baik. Oleh kerana reka bentuk struktur bahagian hubungan yang tidak masuk akal, pemilihan bahan yang salah, acuan tidak stabil, dimensi pemprosesan di luar miskin, permukaan kasar, proses rawatan permukaan yang tidak masuk akal seperti rawatan haba dan penyaduran elektrik, pemasangan yang tidak betul, persekitaran penyimpanan dan penggunaan yang keras, dan operasi dan penggunaan yang tidak betul, semua bahagian kenalan Bahagian kenalan dan bahagian yang sepadan menyebabkan sentuhan yang buruk.
2. Penebat yang lemah
Fungsi penebat adalah untuk menjaga kenalan pada kedudukan yang betul, dan untuk melindungi kenalan dan kenalan, dan antara kenalan dan perumahan. Oleh itu, bahagian penebat mesti mempunyai sifat elektrik, sifat mekanik dan sifat proses yang sangat baik. Terutama dengan penggunaan terminal berkepadatan tinggi dan miniatur yang meluas, ketebalan dinding berkesan penebat menjadi semakin nipis dan nipis. Ini meletakkan syarat yang lebih ketat pada bahan penebat, ketepatan acuan suntikan dan proses pengacuan. Oleh kerana adanya lebihan logam di permukaan atau di dalam penebat, habuk permukaan, fluks dan pencemaran dan kelembapan lain, bahan organik mendakan dan filem penjerapan gas berbahaya bergabung dengan filem air permukaan untuk membentuk saluran konduktif ionik, penyerapan kelembapan, pertumbuhan acuan, penuaan bahan penebat dan sebab-sebab lain, Akan menyebabkan litar pintas, kebocoran, kerosakan, rintangan penebat rendah dan penebat buruk yang lain.
3. Masalah yang tidak betul
Penebat tidak hanya menyediakan penebat, tetapi juga memberikan pemusatan dan perlindungan tepat untuk kenalan yang menonjol. Ia juga mempunyai fungsi pemasangan dan penempatan, mengunci dan memasang peralatan. Fiksasi yang lemah, yang lebih ringan akan mempengaruhi hubungan yang boleh dipercayai dan menyebabkan kegagalan kuasa seketika, yang lebih serius adalah pembubaran produk. Pembongkaran merujuk kepada pemisahan yang tidak normal antara palam dan soket, dan antara pin dan soket kerana struktur blok terminal yang tidak dapat dipercayai kerana bahan, reka bentuk, proses dan sebab lain, yang akan menyebabkan penghantaran kuasa dan akibat yang serius dari gangguan kawalan isyarat. Oleh kerana reka bentuk yang tidak boleh dipercayai, pemilihan bahan yang salah, pemilihan proses pengacuan yang tidak betul, kualiti perlakuan panas yang buruk, acuan, pemasangan, pengelasan dan proses lain, dan pemasangan yang tidak betul, dan lain-lain, ia akan menyebabkan pemasangan yang tidak betul.
Di samping itu, kerana pengelupasan salutan, kakisan, lebam, kerangka plastik berkelip, retak, pemprosesan kasar bahagian kenalan, ubah bentuk, dan lain-lain, penampilannya buruk, kerana kedudukan kedudukan dan penguncian yang kurang baik, pemprosesan yang buruk keseragaman kualiti, dan kekuatan pemisahan total Pertukaran yang lemah disebabkan oleh sebab-sebab utama juga merupakan penyakit yang biasa dan kerap berlaku. Kesalahan jenis ini secara amnya dapat dijumpai dan dihapuskan dalam masa pemeriksaan dan penggunaannya.
Cara mengesan kerosakan litar pintas terminal
Kegagalan wayar dan terminal juga mungkin disebabkan oleh litar pintas antara abah-abah pendawaian dan badan kenderaan (wayar tanah) atau di dalam suis yang berkenaan. Sebelum diperiksa, periksa terlebih dahulu sama ada terminal di badan dipasang dengan kuat, dan kemudian lakukan ujian mengikut langkah-langkah berikut.
1. Periksa sama ada wayar hidup atau mati
Pertama, keluarkan terminal penghubung di kedua-dua sisi ECU komputer kawalan dan sensor, dan kemudian ukur rintangan antara terminal terminal yang sesuai. Sekiranya nilai rintangan tidak lebih besar daripada 1 ohm, wayar adalah normal untuk pemeriksaan seterusnya. Semasa mengukur rintangan wayar, sebaiknya goncangkan wayar dengan lembut pada arah menegak dan mendatar untuk meningkatkan ketepatan pengukuran. Pada masa yang sama, perhatikan bahawa untuk kebanyakan terminal dawai dan rod multimeter, mereka mesti dimasukkan dari bahagian belakang penyambung. Bar terminal kalis air jaket kalis air tidak boleh dimasukkan dari hujung belakang, kerana terminal akan cacat jika dimasukkan dengan cuai.
2. Periksa nilai rintangan litar pintas
Pertama, lepaskan terminal wayar di kedua sisi ECU komputer kawalan dan sensor, dan kemudian ukur rintangan antara setiap blok terminal penyambung di kedua sisi dan badan. Semasa mengukur, satu hujung batang meter dibumikan ke badan, dan ujung yang lain harus diukur pada penyambung wayar di kedua sisi. Sekiranya nilai rintangan lebih besar daripada 1 ohm, ini bermaksud bahawa tidak ada litar pintas antara wayar dan badan.
3. Pemeriksaan penampilan terminal dan tekanan hubungan
Pertama, keluarkan setiap terminal satu persatu, periksa sama ada terdapat sentuhan dan kotoran berkarat pada terminal penyambung, dan bersihkan karat dan kotoran. Kemudian periksa sama ada jalur terminal longgar atau rosak, sama ada terminal dipasang dengan kuat, dan terminal tidak boleh longgar apabila ditarik sedikit. Sebaliknya, jika terminal palam di mana lubang soket lebih mudah ditarik daripada lubang soket lain, lubang soket boleh menyebabkan kegagalan hubungan yang buruk semasa penggunaan.
