Bagaimana untuk mereka bentuk pinout penyambung untuk PCB?

Oct 12, 2021

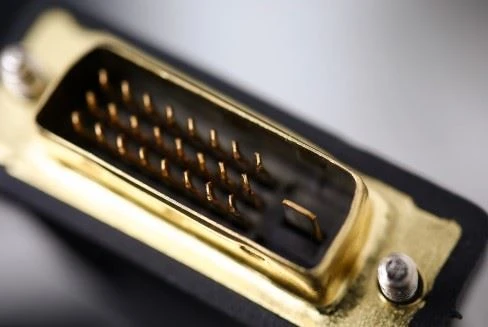

Penyambung DVI yang ditunjukkan di atas mempunyai pinout yang sangat spesifik, jika anda ingin menggunakan antara muka ini pada PCB, anda mesti melaksanakan pinout ini semasa pendawaian penyambung. Perkara yang sama berlaku untuk mana-mana penyambung lain yang menyediakan kuasa, pembumian dan isyarat melalui antara muka piawai. Ethernet, USB, HDMI dan banyak protokol lain mempunyai pinout khusus yang digunakan untuk memastikan kesalingoperasian antara peranti yang berbeza.


Walaupun pinout protokol umum diseragamkan, kadangkala perlu mempunyai kebebasan yang cukup untuk mereka bentuk pinout tersuai. Katakan anda mereka bentuk sambungan papan ke papan atau antara muka tersuai ke papan lain; anda bebas untuk mereka bentuk sambungan mengikut kesesuaian anda. Jadi, bagaimana sebenarnya anda harus melakukan ini, dan apakah yang perlu anda perhatikan dalam reka bentuk pin penyambung? Kami akan memperkenalkan beberapa titik reka bentuk penting di sekeliling penyambung dalam artikel ini.


Bermula dengan reka bentuk pin penyambung


Dalam reka bentuk pin penyambung anda, terdapat beberapa perkara penting untuk dipertimbangkan, seperti:


Berapakah panjang sambungan yang perlu anda buat? Adakah ia sambungan pendek ke papan atau adakah ia memacu isyarat melalui kabel panjang?

Apakah kekerapan yang anda gunakan (untuk isyarat analog), atau apakah masa kenaikan isyarat (untuk isyarat digital)?

Adakah anda menghalakan pasangan pembezaan atau isyarat satu hujung?

Adakah anda perlu mencapai sasaran impedans tertentu, atau adakah sambungan cukup pendek sehingga impedans tidak relevan?

Menariknya, penghalaan pada penyambung tidak jauh berbeza dengan penghalaan pada PCB. Anda mungkin menghadapi isu integriti isyarat, isu ketidakpadanan impedans dan isu kehilangan isyarat, yang sama dalam situasi PCB berkelajuan tinggi.


Jika anda tidak pernah mereka pinout, atau anda ingin tahu sebab papan pembangunan kegemaran anda perlu menggunakan pinout tertentu, ini boleh membantu memecahkan beberapa situasi tertentu. Sekarang, dengan mentafsir kesan frekuensi dan jenis isyarat yang berbeza, kami akan menganalisis dan menentukan beberapa amalan reka bentuk yang baik untuk susunan pin penyambung.
