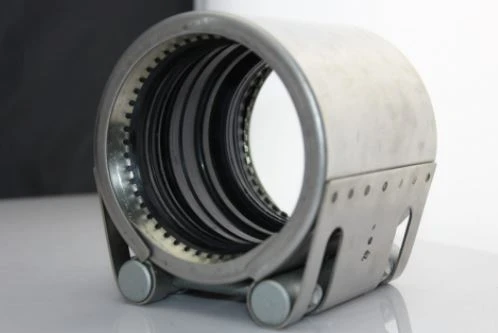

Penyambung paip adalah gabungan keluli tahan karat dan getah untuk mencapai fungsi pengedap dan galas tekanan, dan strukturnya sangat padat. Penyambung saluran paip mempunyai fungsi pembetulan dan pampasan yang baik untuk banyak situasi, yang sangat meningkatkan kemudahan pembinaan. Paip boleh disambungkan tanpa rawatan, dan kedua-dua paip dinding nipis dan dinding tebal boleh disambungkan. Pemasangannya mudah dan kos pembinaan dikurangkan dengan banyak. Ia memberikan banyak kemudahan untuk pembinaan, dan tidak perlu melakukan sebarang rawatan di hujung paip. Hanya letakkan penyambung pada dua hujung paip yang hendak disambungkan, dan ketatkan bolt sisi, supaya gigi menggigit permukaan paip keluli hidraulik untuk mencapai penetapan had, dan lengan pengedap dilekatkan rapat pada paip untuk mencapai sambungan tertutup rapat dan keadaan kunci. Mengikut keperluan dan fungsi yang berbeza, penyambung saluran paip boleh dibahagikan kepada penyambung saluran paip pampasan (FLEX), penyambung saluran paip dwi kad (GR), pengapit pembaikan saluran paip (Pengapit Pembaikan Paip), penyambung saluran paip had (GRIP) dan siri lain. Ia digunakan secara meluas dalam sambungan saluran paip pelbagai bahan dalam pelbagai industri seperti petroleum, pembinaan kapal, platform luar pesisir, kuasa elektrik, industri ringan, pembinaan, pentadbiran perbandaran, perlindungan alam sekitar dan peralatan mekanikal.
Klasifikasi penyambung paip:
Penyambung paip pampasan (FLEX), penyambung paip dwi kad (GR), pengapit pembaikan paip (Pengapit Pembaikan Paip), penyambung paip had (GRIP) dan siri lain.
1. Jenis cincin gigi
Penyambung paip cincin bergigi boleh menyambung paip bahan yang berbeza dengan diameter paip yang berbeza, tanpa kimpalan dan tanpa sambungan bebibir, yang meningkatkan kekuatan tegangan pemasangan.
Penyambung paip jenis cincin bergigi mempunyai cincin keluli tahan karat cincin bergigi yang diletakkan di dalam produk, supaya produk mempunyai kesan ketara pada lapisan cengkaman sambungan paip.
2. Penyambung paip biasa jenis kad tunggal
Penyambung paip biasa jenis kad tunggal ialah produk baharu yang menggantikan bebibir, pengapit paip dan kaedah kimpalan. Tiada sambungan kimpalan atau bebibir diperlukan, membenarkan sisihan sudut paksi tertentu.
Gelang getah tertanam penyambung paip biasa pengapit tunggal direka bentuk dengan ciri beralur, dan semakin besar tekanan, semakin ketat pengedapnya. Cangkang keluli diperbuat daripada keluli tahan karat 304.316, dengan rawatan khas pada permukaan, supaya rintangan kakisan adalah 3-4 kali lebih baik daripada plat keluli tahan karat itu sendiri.
3. Jenis kad tunggal yang dipanjangkan
Penyambung pengapit tunggal yang memanjang boleh menyambungkan paip daripada bahan yang berbeza dengan diameter paip yang berbeza, bebas daripada kimpalan elektrik dan tiada sambungan bebibir, dan membenarkan sisihan sudut paksi tertentu. Panjang sambungan juga telah meningkat.
Penyambung paip lanjutan jenis kad tunggal meningkatkan panjang produk, supaya beberapa skema reka bentuk yang mesti menanggung beban paip dikendalikan dengan baik.
