1. Pen lampu merah
Pen lampu merah atau pen pengesan kerosakan gentian optik digunakan terutamanya untuk mengesan ketersambungan gentian optik dan mencari titik kegagalan gentian. Secara amnya, untuk mengelakkan rangkaian daripada tidak dapat beroperasi secara normal selepas gentian optik disambungkan, ia digunakan sebelum menyambungkan pelompat gentian optik Pen lampu merah mengesan ketersambungan setiap pelompat gentian optik. Jika pen lampu merah sentiasa menyala, ini bermakna gentian optik mempunyai sambungan yang baik dan boleh digunakan. Di samping itu, apabila gentian optik rosak atau bengkok dan menyebabkan kegagalan rangkaian, anda boleh menggunakan pen lampu merah untuk mengesan pelompat gentian optik, yang boleh mencari pelompat gentian optik yang rosak dengan cepat dan berkesan, dan menggantikan pelompat gentian optik tepat pada masanya. , menjadikan penyelenggaraan rangkaian lebih mudah.

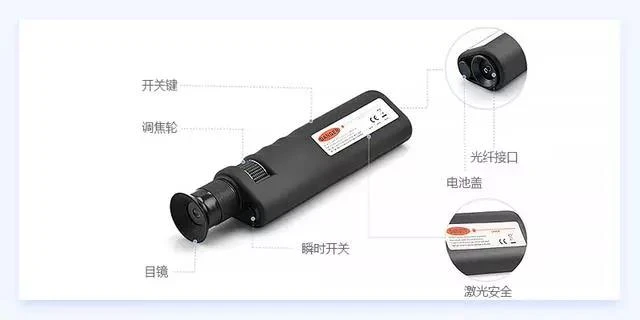

2. Mikroskop gentian optik
Mikroskop gentian optik ialah alat ujian gentian optik untuk mengesan pencemaran pada muka akhir penyambung gentian optik. Ia mempunyai ciri pembesaran optik 400 kali ganda, imej yang jelas dan terang, pantas, tepat dan cekap. Terdapat dua mikroskop gentian biasa di pasaran hari ini: satu ialah mikroskop gentian pegang tangan dan satu lagi mikroskop gentian desktop; Muka hujung penyambung gentian optik (seperti calar, pencemaran, penyok, dll.) dikesan, dan mikroskop gentian desktop boleh mengesan muka akhir penyambung gentian optik gentian MTP/MTRJ/MPO/LC/SC. pelompat.
Oleh kerana pencemaran penyambung gentian akan meningkatkan pengecilan isyarat optik, mengurangkan prestasi gentian, dan juga menyebabkan kegagalan pautan gentian, perlu menggunakan mikroskop gentian untuk memeriksa muka akhir penyambung gentian sebelum menyambung. serat itu. Sekiranya muka akhir tercemar, ia perlu diperiksa. Sambung selepas pembersihan. Jika kerosakan serius (seperti muka hujungnya tenggelam), anda perlu menggantikan gentian optik.
3. meter kuasa optik
Meter kuasa optik ialah alat ujian gentian optik yang digunakan untuk mengukur kuasa optik mutlak dan kehilangan relatif kuasa optik bahagian tertentu gentian optik. Secara amnya, meter kuasa optik biasanya digunakan dengan sumber cahaya yang stabil untuk mengukur kehilangan pelompat gentian optik dan menyemak kesinambungannya. Selain mengesan kualiti penghantaran pautan gentian optik, ia boleh digunakan untuk komunikasi gentian optik dan CATV gentian optik, ukuran makmal gentian optik dan ukuran gentian optik lain. Meter kuasa optik adalah lebih tepat daripada OTDR dalam pengukuran kehilangan optik
4. Laser menstabilkan sumber cahaya
Sumber cahaya laser stabil ialah alat ujian gentian yang digunakan dengan meter kuasa optik untuk mengukur kehilangan relatif kuasa gentian optik. Memandangkan pengukuran kehilangan gentian, kehilangan sambungan dan kepekaan menerima cahaya dalam komunikasi gentian optik memerlukan sumber cahaya, sumber cahaya laser stabil Ia adalah sumber cahaya yang memancarkan kuasa dan panjang gelombang yang diketahui kepada sistem gentian optik. Oleh itu, adalah perlu untuk menggunakan sumber cahaya laser yang distabilkan apabila mengukur kehilangan gentian, kehilangan sambungan dan kepekaan penerimaan cahaya.
